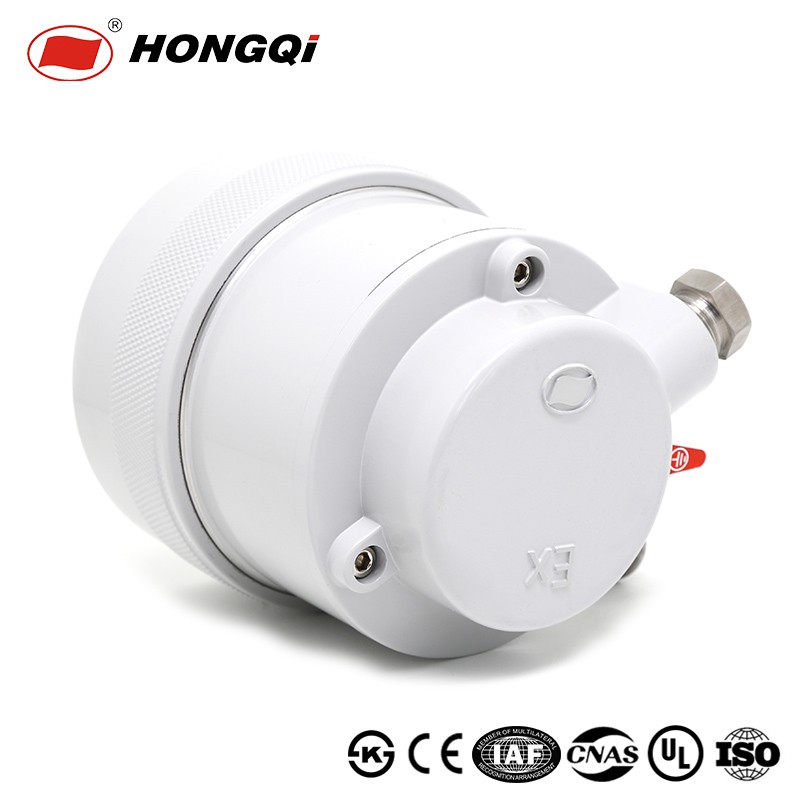

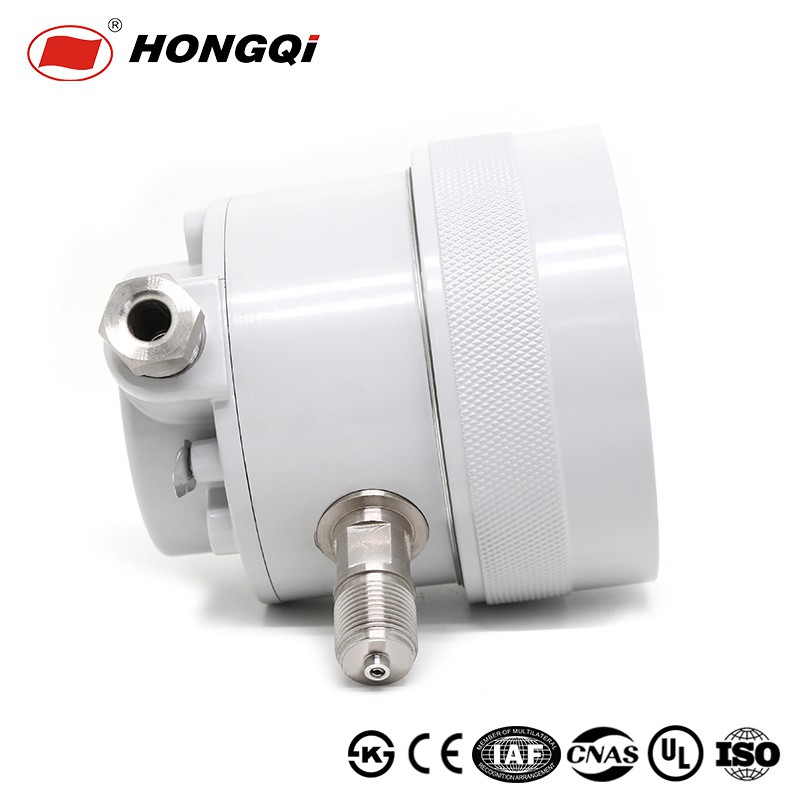

Nevýbušný elektrický kontaktný tlakomer
Základný úvod
upraviť vysielanie
Nevýbušná kategória prístroja je trieda II nevýbušná skupina B-trieda T4 a jeho označenie je Ex
Nevýbušný elektrický kontaktný tlakomer
Nevýbušný elektrický kontaktný tlakomer
dIIBT4.
Prístroj je vhodný na meranie tlaku nekryštalických, nestuhnutých výbušných zmesí alebo rôznych nevýbušných médií v miestach s nebezpečenstvom výbuchu.
Prístroj môže realizovať účel automatického ovládania a signalizácie (alarm) do riadeného systému po použití v spojení s elektrickými zariadeniami (ako sú relé a stykače), ktoré majú zodpovedajúcu ochranu proti výbuchu alebo prijmú zodpovedajúce bezpečnostné opatrenia.
Technické ukazovatele
upraviť vysielanie
Trieda presnosti: 1,5
Nevýbušný elektrický kontaktný tlakomer
Rozsah mierky: {{0}}.16; 0-0.25; 0-0.4; 0-0.6; 0-1; 0-1.6; 0-2.5; 0-4; 0-6; 0-10; 0-16; 0- 25; {{20}} až 40; 0 až 60; -0.1 až 0.06; -0.1 až 0.15; -0.1 až 0.3; -0.1 až 0.5; -0.1 až 0.9; -0.1 až 1.5;
Režim ovládania: kontaktný spínač hornej a dolnej hranice joggingu
Maximálne pracovné napätie: DC 220V alebo AC 380V;
Výkon kontaktu: 10VA
Pracovná poloha: vertikálna inštalácia
Podmienky prevádzkového prostredia: -10-50 stupeň, relatívna vlhkosť nie viac ako 80 percent a výbušná zmes by mala patriť do skupiny IIB triedy T4 alebo nižšej, pracovné vibrácie a ostré pulzovanie meraného média by nemali ovplyvniť spoľahlivosť činnosť kontaktov prístroja.
Vplyv teploty: indikovaná hodnota nie je väčšia ako {{0}}.4 percent /10 stupňov, nastavená hodnota nie je väčšia ako 0,6 percenta /10 stupňov (prevádzková teplota sa odchyľuje od 20±5 stupňov).
Dielektrická sila: 50Hz sínusový striedavý prúd 2000V po dobu jednej minúty
Hmotnosť: 6 kg
· Druhy nehorľavých spojov a ich základné parametre
Štrukturálne princípy
upraviť vysielanie
Nevýbušný elektrický kontaktný tlakomer
Prístroj sa skladá z ohňovzdorného krytu, meracieho systému, skupiny elektrických kontaktov, nastavovacieho zariadenia a zásuvky. Nehorľavý plášť prístroja má dobrý nehorľavý výkon, takže môže účinne odolať výbuchovému tlaku generovanému výbušnou zmesou plynov vo vnútri plášťa v dôsledku vplyvu iskier alebo oblúkov počas normálnej prevádzky. Výsledná tepelná energia sa nemôže plynulo šíriť smerom von, ale môže sa len pomaly rozptyľovať smerom von pozdĺž malých medzier nehorľavých spojov vo vnútri plášťa. V tomto čase sa okamžitá teplota prenášaná na vonkajšiu stranu plášťa znížila pod teplotu vznietenia výbušnej zmesi plynov, takže nespôsobí detonáciu.
Nevýbušný elektrický kontaktný tlakomer
Princíp činnosti prístroja je založený na pružnej deformácii detekčného prvku (pružinová trubica v meracom systéme), ktorá poháňa kontakty v skupine elektrických kontaktov tak, aby prostredníctvom mechanického prenosu vytvárali zodpovedajúce činnosti (zatvorené alebo otvorené). napätie v systéme riadenia tlaku. Obvod je možné zapnúť alebo vypnúť, aby sa realizoval účel automatického ovládania alarmu a indikácie na mieste.
